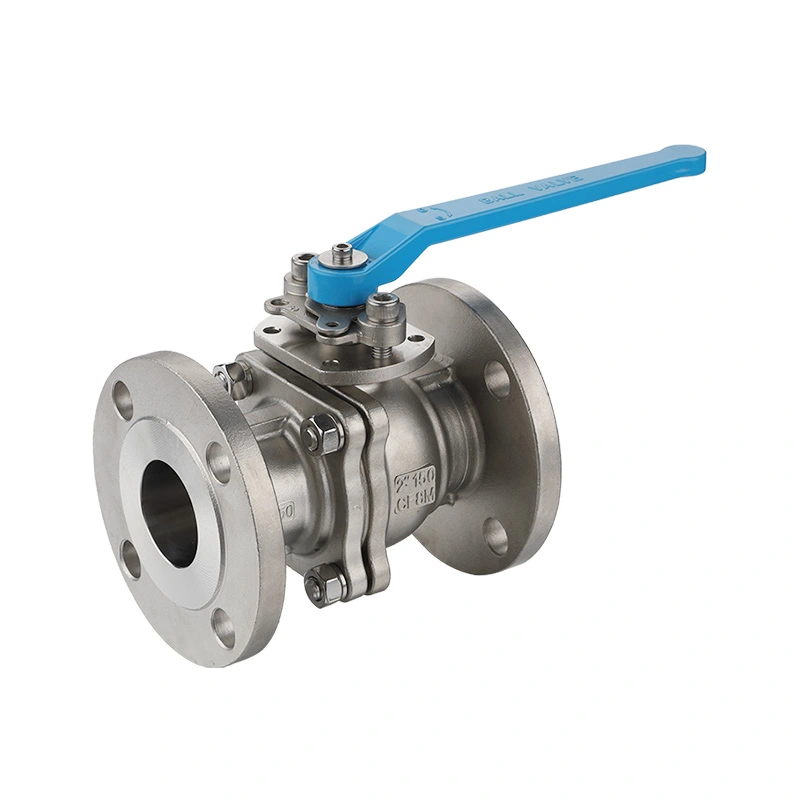

ANSI 150LB Steel Flanged Ball Valve
Shangtai ANSI 150LB Ferro plectro pilae incorruptus stricte designatus et fabricatus est per ANSI B16.34 et API 608 signa. Instituta cum trunco anti-blouto et structura anti-statica professionali, efficaciter prohibet eiectionem derivari sub pressuris et periculum scintillae statice eliminare.
An ANSI 150LB Steel emissarium Ball Valvae incorrupta est valvula chalybea cum nexibus e fine flanged, designata ad fistulam systematis utens ASME Classis 150 pressionis classium. Quarta vice versatur pila ad satus vel obsistendum fluxum fluidorum compatibilium et communiter pro in/offe solitario in systematis limbis industrialis.
ANSI 150LB refertur ad ASME Classis 150 pressionis genus. Ipsa licita operandi pressio a valvae magnitudine, materia, temperamento operante et applicabili pressionis temperaturae rating applicabilis dependet. Constructio chalybs immaculata praebet corpus valvae corrosionis repugnans et specificari potest cum materiis sicut 304 vel 316 ferro immaculato secundum applicationem.
Connexio flanga permittit valvulam obserari directe ad adaptationem flangorum pipelinearum, praebens modum nexum practicum ad systemata fistulae industriae ac futuram inspectionem vel sustentationem expediat. Globus valvae mechanismum velociter quadrantem praebet operationem aperiendi et claudendi fistulam.
Praecipua Dimensiones
| Magnitudo | 1/2inch - 8inch |
| Pressura Classis | CL150 |
| Finis Contrahentes | Flange |
| Max Pressura | 285PSI |
| Design and fabricanding standards | ASME B16.34 |
| Testis et inspectio | API598 |
| LABIUM dimensionum et fulmen foraminis singula | ASME B16.50 |
| Impetus temperatus Ratings | ASME B16.34 |
| Connection Ends | RF Flanged |
| Temperatus dolor | -25℃~150℃ |
| Corpus materiale | ASTM A351 CF8M（316） |
| Materia pila | ASTM A182 F316 |
| Caulis Materia | ASTM A182 F316 |
| Sedes Materia | RPTFE(PTFE+15%fv) |
| Optiones | Aliae materiae instantiae praesto sunt. |

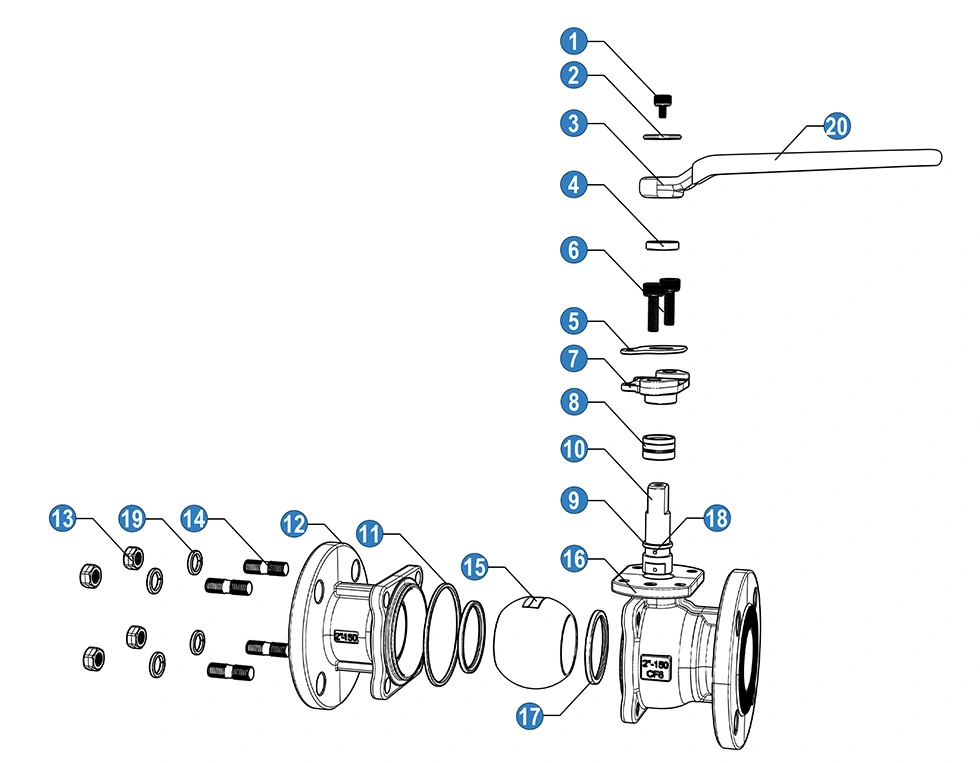

| No | Nomen | Materia |
| 1 | Bolt | SS 304 |
| 2 | elementum | SS 304 |
| 3 | Palpate | Aluminium mittite |
| 4 | retinens anulum | SS |
| 5 | sexualis patch | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Gland | SS 304 |
| 8 | Stipes stipare | PTFE |
| 9 | Anulus friction | PTFE |
| 10 | Stem | SS 304 |
| 11 | Gasket | PTFE |
| 12 | Cap | SS 304(CF8) |
| 13 | Nucis | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | Ball | SS 304 |
| 16 | Corpus | SS 304(CF8) |
| 17 | Ball sedes | RPTFE |
| 18 | Antistatic device. | SS 304 |
| 19 | Ver elementum | SS 304 |
| 20 | Palpate Sleeve | PVC |

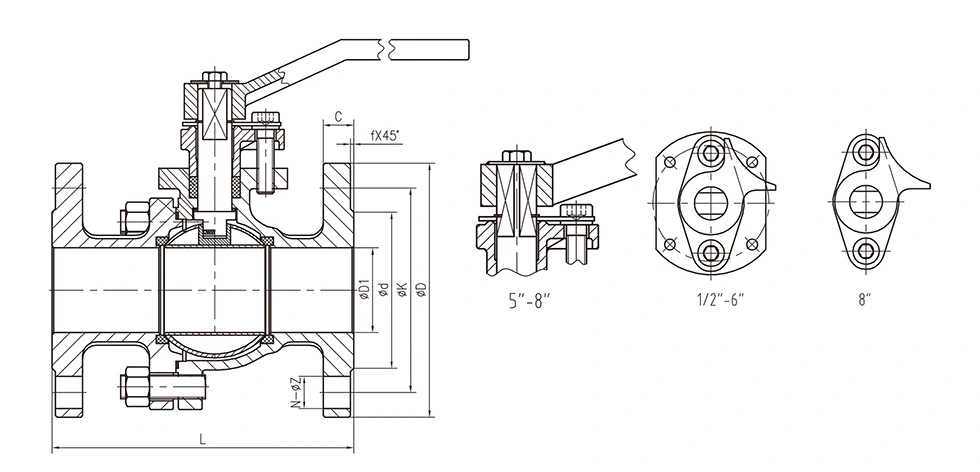

Dimensiones generales:
| NO | Magnitudo | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

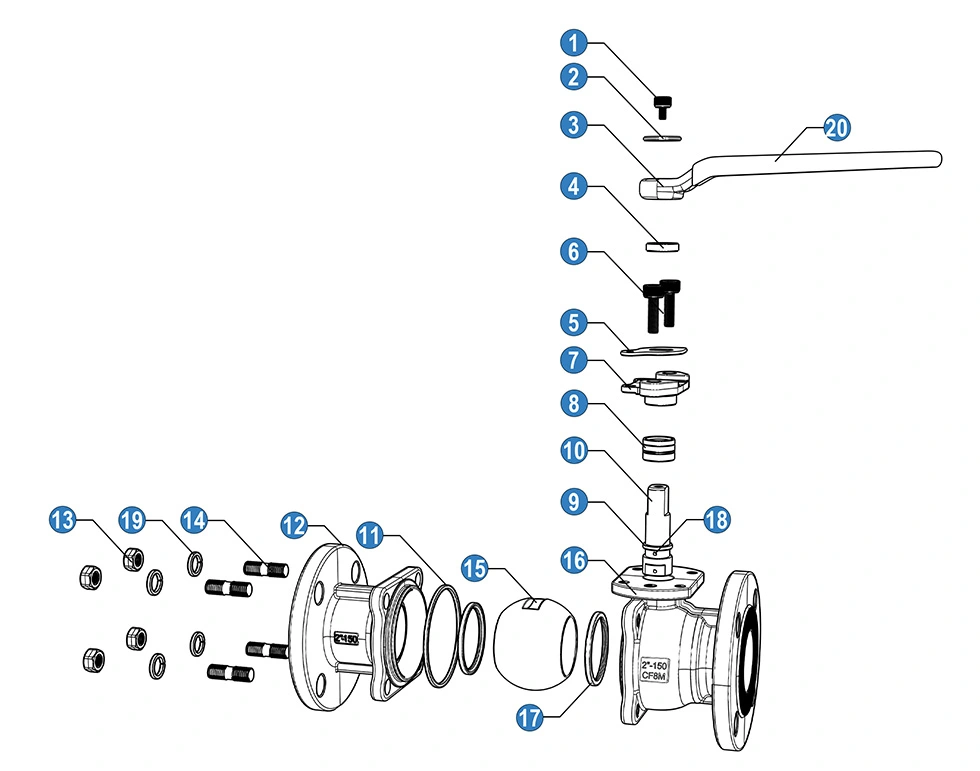

| No | Nomen | Materia |
| 1 | Bolt | SS 304 |
| 2 | elementum | SS 304 |
| 3 | Palpate | Aluminium mittite |
| 4 | retinens anulum | SS |
| 5 | sexualis patch | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Gland | SS 304 |
| 8 | Stipes stipare | PTFE |
| 9 | Anulus friction | PTFE |
| 10 | Stem | SS 304 |
| 11 | Gasket | PTFE |
| 12 | Cap | SS 316 (CF8M) |
| 13 | Nucis | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | Ball | SS 316 |
| 16 | Corpus | SS 316(CF8M) |
| 17 | Ball sedes | RPTFE |
| 18 | Antistatic device. | SS 316 |
| 19 | Ver elementum | SS 304 |
| 20 | Palpate Sleeve | PVC |
Industria Applications
Nostrum ANSI 150LB Steel Flanged Ball Valvae adoptat singularem rationem caulis-statis signandi, optimized pro summus cyclus operatio, pressura fluctuatio et gaseosa mediae condiciones operantes. Nulla ultrices stabilitatem tradit et praestans odii lassitudo perficiendi pro diversis systematibus fluidorum industrialium;
Petroleum & Chemical Industry
Apta ad processum pipelines, lineas ramorum ac levium transmissionis cibus gasi. In caule multi-statis sigillum fideliter prohibet lacus flammabiles et explosivae instrumentis sub ambigua pressura.
Proprium Gas Systems
Specimen pro summus pressura ansarum nitrogenii, oxygenii, hydrogenii et aeris compressi, late in gas secandi laser. copia gas station et frequentes satus-stop gas pipelines.
Power & Scelerisque Engineering
Ad plantandum utilitatem pipelines et auxiliares fluidorum linearum applicabilis. Resistit sigillum canus per alterna siccus et pressura, stabilis operandi diuturnum tempus procurans.
Pharmaceutical & Fine Chemical Industry
Solitudinem artam praebet humorum processus mordax et purus. Consilium signationis bidirectionis medium vitat lacus et contaminationes externae, occurrentes altae salutis et sanitatis signa.
Generalis Industrial & Hydraulic Systems
Perfice pressionis test ebore et instrumento fluido automated. Optimum anti-fatigationem perficientur accommodat to crebras commutationes et pressuras leguminis laborantes missiones.
Quid elige Shangtai?
Exclusive III-Scaena Stem cione Ratio
Pyramidalibus auto- tensis sigillo primo instructus, sigillum secundarium Viton O-anulum et Belleville ver-anulum V onustum. sigillum tertiarium. Sui augendi obsignatio perficientur compensat lapsum et deformatio scelerisque, caulem eliminato lacus per longum tempus summus cyclus operatio.
Dual-directional Protection Structure
Ratio signandi upgraded impedit lacus medii interni et impedit externum pulverem, umorem et immunditiam a . valvae intrantes, efficaciter extendentes vitam servitii et gratuita sustentationem summittentes.
Normatum American Standard Productio
Compliant with ASME B16.5 (flange) and ASME B16.10 (faciae-faciae) signa, plenam convenientiam cum inceptis global industrialibus.
Anti-Fatigue & Tutus Structure
Valvae roborati corpus resistit pressuris leguminis et impulsus gravibus sine deformatione. Inaedificata anti-bloout caulis structurae periculum salutis eliminat overpressure.
Static-Conductiva Anti-Static Design
Venit cum professionalis structurae anti-staticae, quae electricitatem staticam generatam attritu continenter agit inter media et interna. Cumulus et scintilla pericula stabilis vitat, operandi in tuto currit flammabiles, explosivae et gaseorum fistularum mediarum, specificationibus securitatibus industrialis obtemperans.
Humilis sustentationem & cost-effective
Optimized ob frequentes commutationes missionum cum anti-fatigatione superiorum effectus. It reduces apparatu downtime et postea frequentia, longa-terminus pretia operandi secans valvulas ordinarias sigillatas.
Exclusive Service Support
Support laser nativus logo and packaging design
Provide Altera / officia ODM
Plene inspexit antequam officinam egrederetur, cum fama qualitatis inspectionem adnexam
Ad libitum adiectis servitiis ut occursus praesidio et onerariis maritimis aucti packaging
FAQ
1. What does ANSI 150LB mean pro chalybe immaculato valvae infixae?
ANSI 150LB refertur ad ASME Classis 150 pressionis genus pro valvula adhibitum et nexum eius conexum. Ipsa licita operandi pressio a valvae magnitudine, materia, temperamento operante et applicabili pressionis temperaturae rating applicabilis dependet.
2. Quae signa LABIUM huic plectro pilae praesto sunt?
Signa Flange secundum systema pipeline et consilium requisita eligi possunt. Communia figurationes ASME B16.5 flangas includere possunt, cetera signa flange pro applicationibus specificis considerari possunt.
3. Quae materies chalybis immaculata ad plectrum adhiberi potest?
Communes corporales materias 304 et 316 ferro immaculatam comprehendunt, cum gradu specifico secundum condiciones mediae, temperationis, pressionis et corrosionis operationis selectae. Aliae compositiones materiales in petitione praesto esse possunt.
4. Quae media an ANSI 150LB Steel Flanged Ball Valvae manubrium potest?
Plectrum adhiberi potest pro aqua, oleo, gas et aliis humoribus industrialibus compatibilis. Plectrum corpus, pila, sedes et materias signantes eligendae sunt secundum convenientiam chemicam, pressionem et temperaturam medii actualis.
5. Estne haec plectrum flexa pila apta ad ministerium excelsum iracundum?
Locus temperatus range ex materia valvae, sedis materialis et pressionis-temperati rating dependet. Temperatura ipsa operativa debet confirmari, cum valvulam eligens ut conformatio apta sit ad condiciones servitutis destinatae.
6. Potestne valvula suppleri cum actuore pneumatico vel electrico?
Ita. Valvae pilae flangae configurari possunt pro operatione manuali, pneumatica vel electrico secundum valvae magnitudinem, torques operandi et systematis temperationis requisiti. Actor plectro et actu operante apte congruere debet condiciones.
7. Quid indicii opus est ad rectam pilam valvae flangam eligat?
Clavis lectionis notitias includit valvae nominales magnitudinem, pressura genus, vexillum LABIUM, medium operantem, pressionem operantem, temperantem, materiam et modum operandi requisitam. Pipeline delineationes vel applicationes singulae adiuvare possunt etiam aptam configurationem determinare.
8. Potestne plectrum plectrum ma- teriem ferro immaculatum esse nativus?
Ita. Gradus materiales, specificationes LABIUM, sedes et signantes materias, valvae operationes et singulae figurae aliae secundum exigentias exertus sumi possunt. Tractus seu specificationes technicae ante productionem recognoscere possunt.
