3PC Ball Valvulae
3PC Butt iuncta desinit Diver Ball Valve
Shangtai 3PC Butt iuncta Fines Steel Ball Valvae lineamenta robusta 3-fragmen constructionis et Leak-probatio butt-iuncta finium pro summus pressura industrialis limbis. Premium factum ferro immaculato cum resistentia optima corrosione, idoneum praebet aciem sustentationem. Ut officina directa cum stricto QC et exporto-gradu packaging, certas solutiones fluidi moderaminis pro diversis applicationibus liberamus.
The 3PC Butt-iuncta desinit Stainless Steel Ball Valvae lineamenta tres partes incorrupta corporis ferro cum globulis fines permanentibus pipelinis iunctio. Constructionis trium fragmentorum accessum ad partes internas permittit ad inspectionem et sigillum repositum postquam pipeline remotum et depressum est. Materiae obsignationis eligi possunt secundum medium operantem, pressuram et temperatum. Adhibetur in petrochemico, oleo et gas, aquae curatione et systematibus energiae scelerisque.
Praecipua Dimensiones
| Magnitudo | 1/4"- 6" |
| Pressura Classis | CL150 |
| Butt-Wink terminos | ASME B16.25 |
| Max Pressura | 285PSI |
| Design and fabricanding standards | ASME B16.34 |
| Testis et inspectio | API598 |
| Impetus temperatus Ratings | ASME B16.34 |
| Temperatus dolor | -25℃~150℃ |
| Corpus materiale | ASTM A351 CF8M（316） |
| Materia pila | ASTM A182 F316 |
| Caulis Material | ASTM A182 F316 |
| Sedes Material | RPTFE(PTFE+15%fv) |
| Optiones | Aliae materiae instantiae praesto sunt. |

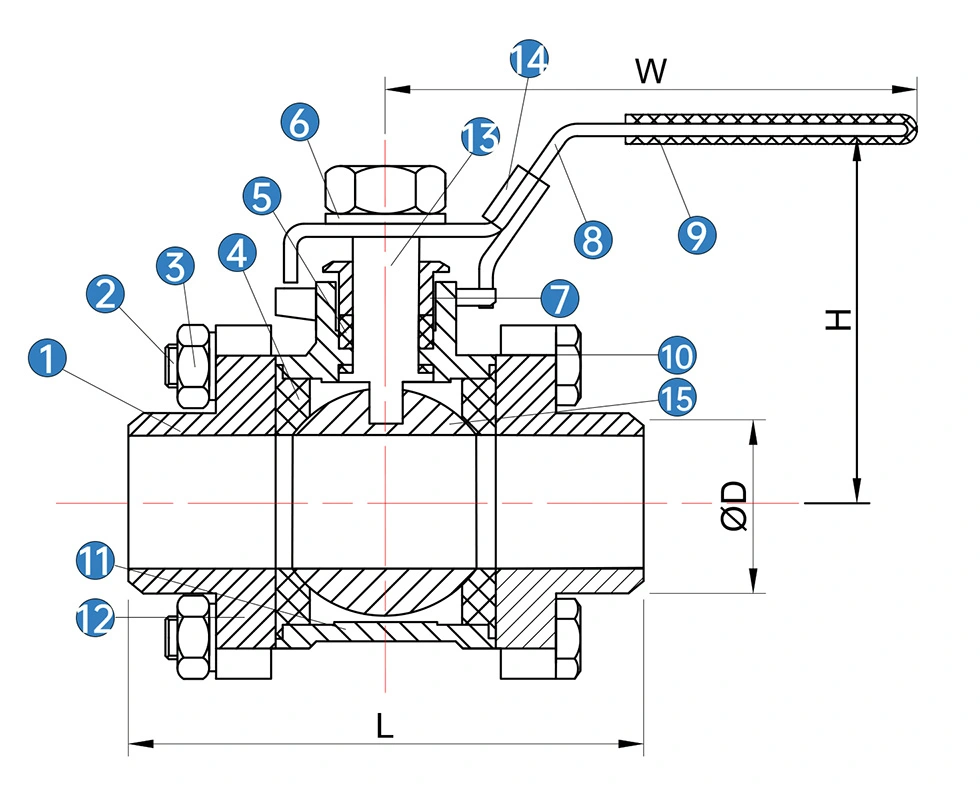

| No | Nomen | Materia (* N / B) | Materia (* N / B) |
| 1 | Cap | SS 316 | SS 304 |
| 2 | Bolt | SS 304 | SS 304 |
| 3 | Nucis | SS 304 | SS 304 |
| 4 | Pila Seat | PTFE | PTFE |
| 5 | Stipes stipare | PTFE | PTFE |
| 6 | Ver elementum | SS 304 | SS 304 |
| 7 | Gland | SS 316 | SS 304 |
| 8 | Palpate | SS | SS |
| 9 | Palpate Sleeve | PVC | PVC |
| 10 | Bolt | SS 304 | SS 304 |
| 11 | Corpus | SS 316 | SS 304 |
| 12 | Ver elementum | SS 304 | SS 304 |
| 13 | Stem | SS316 | SS 304 |
| 14 | Claustrum palpate | SS304 | SS 304 |
| 15 | Ball | SS316 | SS 304 |
* N: Finit sequela secundum ANSI B 2.1 NPT
* B: Thread ends according BS21 BSP
| MENSURA | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
Qualitas Inspectionis
1. Rudis Material comprobatio
Compositio chemica et proprietas mechanica probatio peraguntur in immaculata ferro materiarum rudium ad invigilandum vexillum repugnantia corrosio et pressionis capacitas.
2. Dimensional inspectionem Weld finem
Inspectio stricta ad parietem redacti crassitudinem, dimensiones revellere, coaxialitatem et tolerantias altiore in tuto collocare precise et certa glutino matching cum pipelines on-site.
3. Hydrostatic & signantes Test
Singulis valvae hydrostatica testam subit et testam sedem signantes test sub pressione rated ut quin pressura resistentia et nulla ultrices perficientur, eliminatis potentialibus periculis absconditis.
4. Product Inspection Final
Plena inspectione speciei, munditiae et conventus integritati ante packaging ut defectus liberae traditionis omni valvae.
Packaging
Omnes 3PC Butt iuncta desinit Diver Ball Valvulae adoptare normatum educendo duplex iacuit packaging pro tutum longum spatium internationale vecturae. Singuli valvae singulatim refertae in CONRUGIS incrassatis lobortis cum shockproof Nullam ut evitent exasperat et colliditur damnum. Exterior sarcina navicularum plywood validis casibus utitur cum compressione optima; stillicidium et umor resistentia, onera maris et terrae plene accommodans ad integram globalem traditionem.
