3PC Ball Valvulae

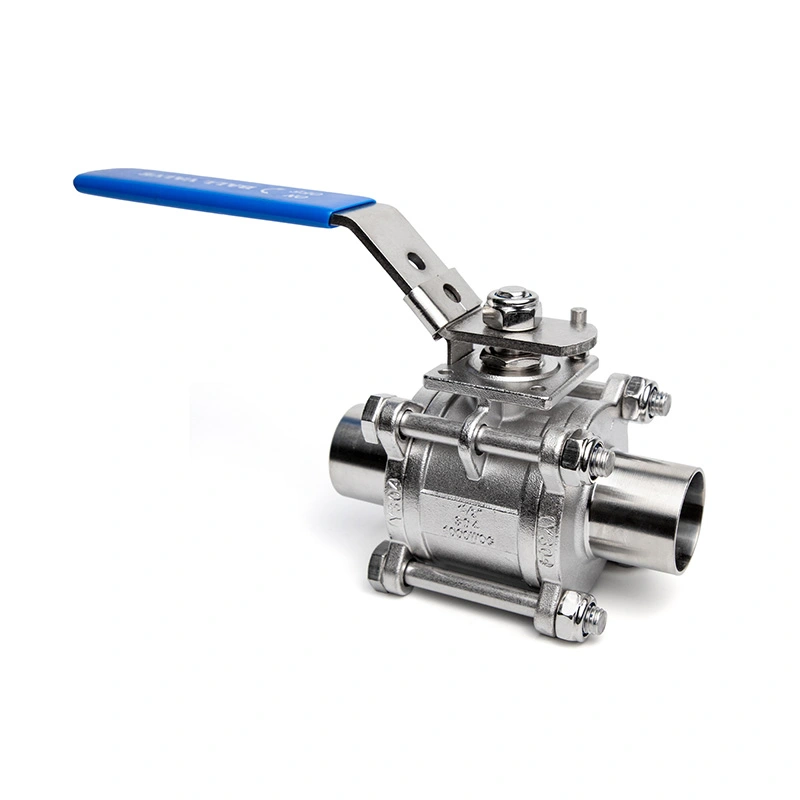

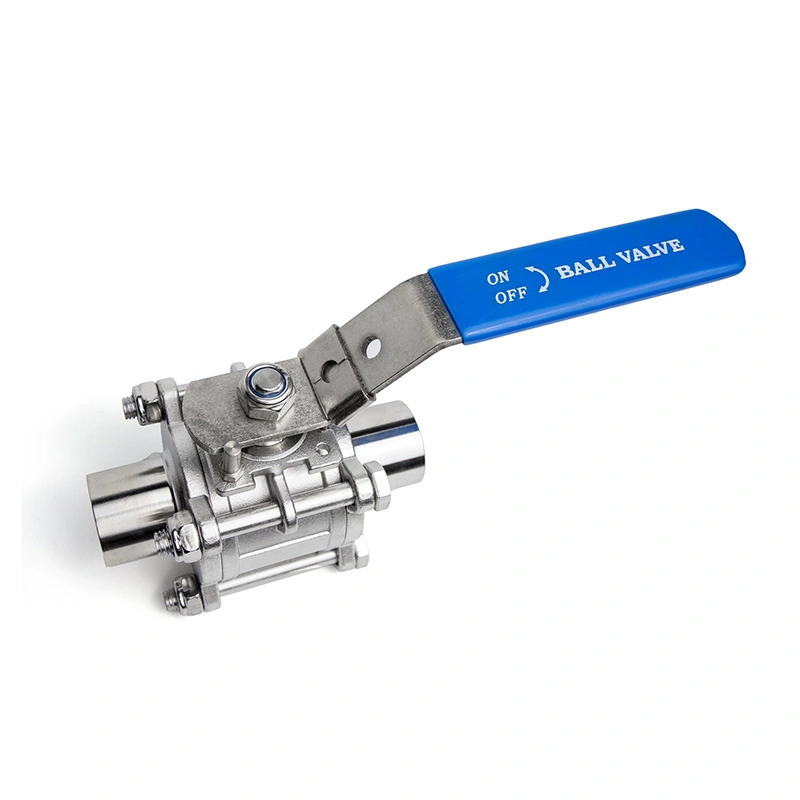

III Piece Encapsulated Butt iuncta sanitaria Ball Valve
Shangtai 3 Piece Encapsulatae Butt-iunctae Ball Valvae sanitariae praesto est in 304/316 ferro immaculato cum globulis clausulis finitis ad proxime Ra 0.15μm. Sigilla eius plene encapsulata et fluunt interni lenis semita ordinantur ad reducendum residuum productum et subsidium CIP/SIP purgandum. ISO 9001 et CE documenta praesto sunt aptae configurationibus, valvae aptae ad systemata processus hygienici fluidi.
Hoc 3 fragmentum Sanitarium Ball Valvae Sanitariae Butt-iunctae plectrum globulis clausulis utitur ad connexionem permanentem ad systemata hygienica limbis. Interiores et exteriores fines firmarum machinantur ad asperitatem superficiei proxime Ra 0.15μm, praebentes superficiem levem glutino et areas minuentes ubi residua circa iuncturam cumulare possunt.
Valvae sigillis plene encapsulatis utitur, cum sigillo elastico elementum inclusum intra structuram tutelae lenis ad limitandam hiatus et retentione producti expositos. Praesto in 304 vel 316 ferro immaculato, suppleri potest cum fluxu interni politi transitus pro processui sanitate et purgatione CIP/SIP. Constructio trium fragmentorum aditum ad componentes signandi internum permittit ad inspectionem et subrogationem postquam valvae solitaria et depressurata est.
Praecipua Dimensiones
| Magnitudo | 1/4"- 6" |
| Pressura Classis | CL150 |
| Sanitary pactionem terminos | EN10357(DIN11850) / ISO1127 |
| Max Pressura | 285PSI |
| Design and fabricanding standards | ASME B16.34 |
| Testis et inspectio | API598 |
| Impetus temperatus Ratings | ASME B16.34 |
| Temperatus dolor | -25℃~150℃ |
| Corpus materiale | ASTM A351 CF8M（316） |
| Materia pila | ASTM A182 F316 |
| Caulis Material | ASTM A182 F316 |
| Sedes Material | RPTFE(PTFE+15%fv) |
| Optiones | Aliae materiae instantiae praesto sunt. |

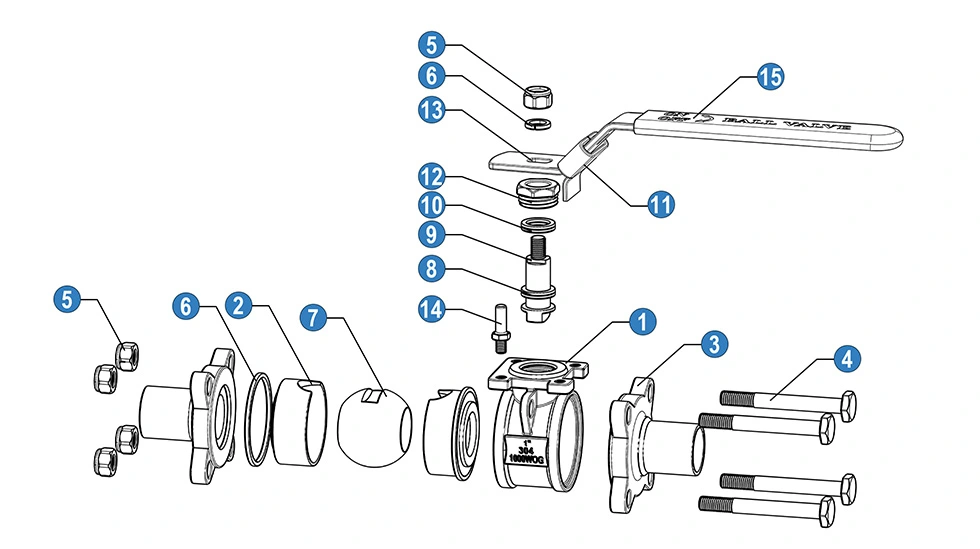

| No | Nomen | Materia (*N/B) | |
| 1 | Corpus | SS 316 | SS 304 |
| 2 | Pila Seat | PTFE | PTFE |
| 3 | Cap | SS 316 | SS 304 |
| 4 | Bolt | SS 304 | SS 304 |
| 5 | Nucis | SS 304 | SS 304 |
| 6 | Ver elementum | SS 304 | SS 304 |
| 7 | Ball | SS 316 | SS 304 |
| 8 | Anulus friction | PTFE | PTFE |
| 9 | Stem | SS 316 | SS 304 |
| 10 | Stipes stipare | PTFE | PTFE |
| 11 | Obfirmo Fabrica | SS 304 | SS 304 |
| 12 | Gland | SS 316 | SS 304 |
| 13 | Palpate | SS | SS |
| 14 | Subsisto Pin | SS 201 | SS 201 |
| 15 | Palpate Sleeve | PVC | PVC |
N: Sequela finit secundum ANSl B 2.1 NPT
· B: Sequela finit secundum BS21 BSP

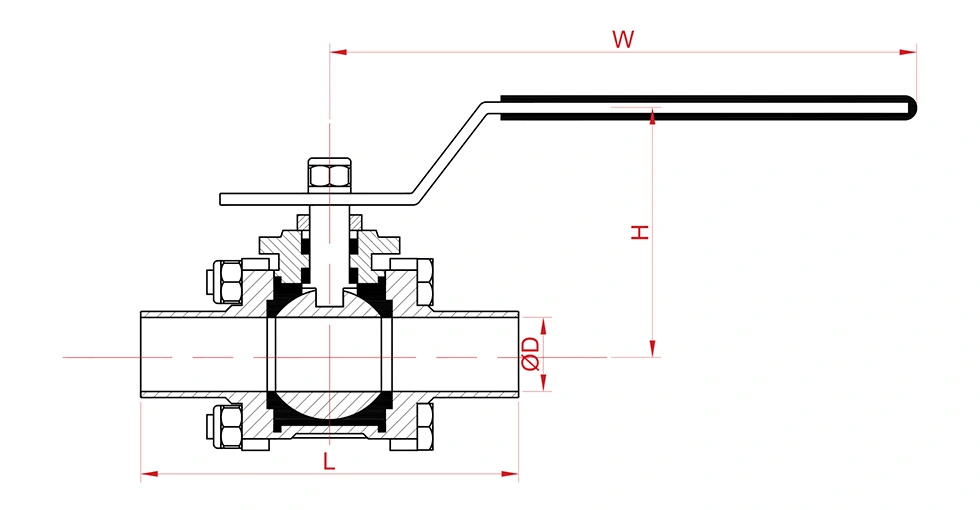

Dimensiones generales
| Magnitudo | Dimensiones (mm) | Pondus (kg) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv VALUES
Kv (m3/h) = Fluxus rate aquae in metro cubico per horam quae guttam pressionis 1 b generabit bar per valvae.
| Magnitudo | Dimensiones (mm) | Pondus (kg) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Product Commoda
1. Subtilitas vertitur Butt-Weld desinit
Tam interiores quam extimae superficies conglutinatae fines praecisionem machinantur ad Ra ≈ 0.15µm, ad altam coaxialitatem et procurandam. stricta apta cum pipelines sanitate on-site, firmum cudoneum qualitatem praestans et periculum sanitarium occultum eliminans ad nexum articulis.
2. plene Encapsulated signavit Structure
In consilio sigilli plene encapsulato nucleum obsignationis elasticae omnino inligat, hiatus elastomer apertos removens et fluidis retentione locis. Efficaciter prohibet medium cumulum et incrementum microbialium conservans diuturnum tempus hygienica perficiendi et simplificandi emundandi ratio.
3. Premium Sanitary-Grade Steel
Praesto in 304 et 316 optiones chalybi immaculati, valvae repugnantiam liberat optimam corrosionis et mechanicae robore. Fluxus specularis expolitus internus viam efficit lenis fluidi translatio minimo resistentia, plene obtemperans sanitariae limbis industriae requisitis.
4. 3PC Split Structure pro Securus Sustentacionem
Corpus tripertitum scissurae plenum disassemble concedit et sigillum repositum directe in pipeline sine interclusione est tota linea, systema downtime multum minuens et cotidianam operationem et sustentationem gratuita summittit.
FAQ
1. Quae testimonia haec valvae sanitariae pila habent?
Systema productionis nostra ISO 9001 certificatum est, et CE documentum praesto est aptae pilae valvae sanitariae figurarum. Praesto certificatio et documenta confirmari possunt secundum specifica producti et ordinis requisita.
2. Quae materia corporis huic valvae praesto sunt?
Vexillum corporis optiones materiales sunt 304 chalybs immaculata et 316 chalybs immaculata. Gradus congruus eligi potest secundum medias operationes, condiciones temperationis et corrosionis.
3. Quomodo est subtiliter machinatio fines globi?
Interiores et exteriores superficies finibus globi-iuncta machinantur ad asperitatem superficiei proxime Ra 0.15μm. Haec superficies glutino lenis praebet ac sustentat propriam connexionem cum aequiparatione sanitariae limbis.
4. Quae sunt praecipua lineamenta 3 Piece Encapsulatae Butt-iuncta Sanitariae Ball Valvae?
Plectrum fines coniungit butt-weld, sigilla plene encapsulata et ad 304 vel 316 constructionem ferro immaculatam. Configuratio interna lenis apta est ad sanitate systemata processui ubi CIP vel HAUSTUS purgatio requiritur.
5. Possumusne nos visitare officinam tuam pro on-site inspectionis?
Ita. Officina sita in Wenzhou, Zhejiang, Sinis, circa 10 minuta currus a Wenzhou Airport. Visitationes officinae anteponi possunt, subsidio receptionis proviso secundum schedule visitationis.
